INOXPA DEUTSCHLAND

C/ Telers, 60

17820 Banyoles, Spain

72700 Rückschlagventil

Information

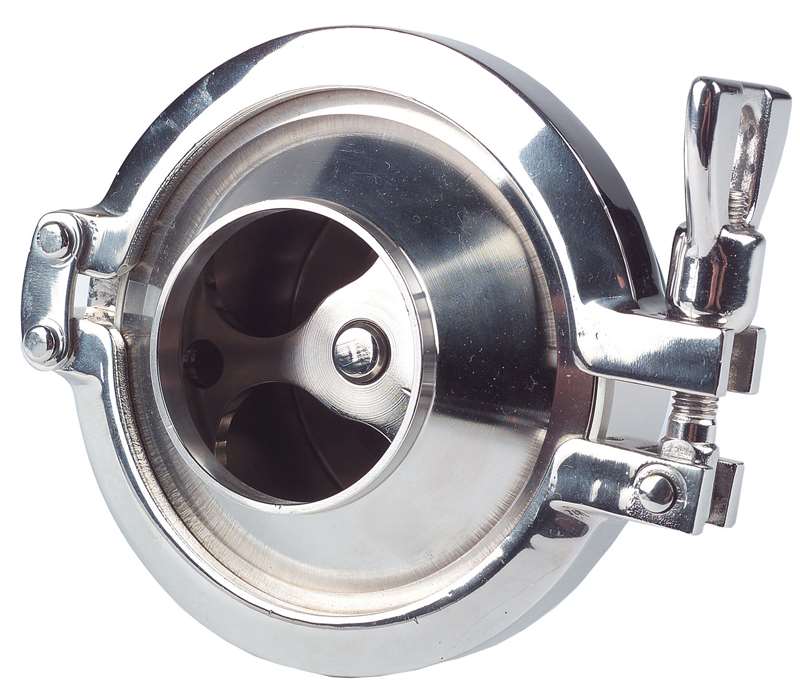

72700 Rückschlagventil

Ein Rückschlagventil verhindert einen Rückfluss und stellt somit sicher, dass nur in eine Richtung durchflossen wird. Es kann des Weiteren eingesetzt werde um keine Ansaugverluste bei Pumpen entstehen zu lassen und um Druckstöße zu verhindern.

Geeignet für die Lebensmittel, Wein, Öl, pharmazeutische und chemische Industrie.

Information

72700 Rückschlagventil

Funktionsweise

Das Ventil öffnet sobald der Flüssigkeitsdruck und der zusätzliche Druck, der durch die Federspannung erzeugt wird, berschritten wird. Bei Druckausgleich vor- und hinter dem Ventil schließst es wieder. Ein stärkerer Gegendruck hält das Ventil geschlossen.

Wenn zwei Pumpen in Parallelschaltung arbeiten, bau man dieses Ventil in der Druckseite jeder Pumpe ein, um der Durchfluss durch die gestoppte Pumpe zu vermeiden. Das Ventil hat eine kleine Bohrung in der Klappe, sodass stehendes Wasser niemals da bleibt.

Aufbau und Kenndaten

Verfügbar von DN 25/1" bis 100/4".
Einfacher Abbau / Aufbau des Ventils mit Klammern.
Kompakte Konstruktion.
Anschlüsse: Außengewinde DIN 11851.

Materialien

Produktberührende Teile: AISI 316L (1.4404)
Andere Edelstahlteile: AISI 304 (1.4301)
Feder: AISI 302 (1.4319)
Dichtungen: EPDM nach FDA 177.2600
Öberflächenrauigkeit Produktseite: Ra ≤ 0,8 μm
Außenflächen mechanisch: bearbeitet (gedreht).

Optionen

Dichtungen in NBR, FPM oder PTFE.
Anschlüsse Schweiß DIN 11850, Schweiß OD ASME BPE, Clamp DN 32676, Clamp OD ASME BPE, Clamp, SMS, RJT, FIL-IDF, etc.
Bohrung in der Klappe.
ATEX Version.

Dokument

Bedienungsanleitung (12)
Funktionsweise
Das Ventil öffnet sobald der Flüssigkeitsdruck und der zusätzliche Druck, der durch die Federspannung erzeugt wird, berschritten wird. Bei Druckausgleich vor- und hinter dem Ventil schließst es wieder. Ein stärkerer Gegendruck hält das Ventil geschlossen.

Wenn zwei Pumpen in Parallelschaltung arbeiten, bau man dieses Ventil in der Druckseite jeder Pumpe ein, um der Durchfluss durch die gestoppte Pumpe zu vermeiden. Das Ventil hat eine kleine Bohrung in der Klappe, sodass stehendes Wasser niemals da bleibt.
Materialien and Optionen

Produktberührende Teile: AISI 316L (1.4404)
Andere Edelstahlteile: AISI 304 (1.4301)
Feder: AISI 302 (1.4319)
Dichtungen: EPDM nach FDA 177.2600
Öberflächenrauigkeit Produktseite: Ra ≤ 0,8 μm
Außenflächen mechanisch: bearbeitet (gedreht).

Dichtungen in NBR, FPM oder PTFE.
Anschlüsse Schweiß DIN 11850, Schweiß OD ASME BPE, Clamp DN 32676, Clamp OD ASME BPE, Clamp, SMS, RJT, FIL-IDF, etc.
Bohrung in der Klappe.
ATEX Version.
