4800 Scheibenventil

4800 Scheibenventil

  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil

Information

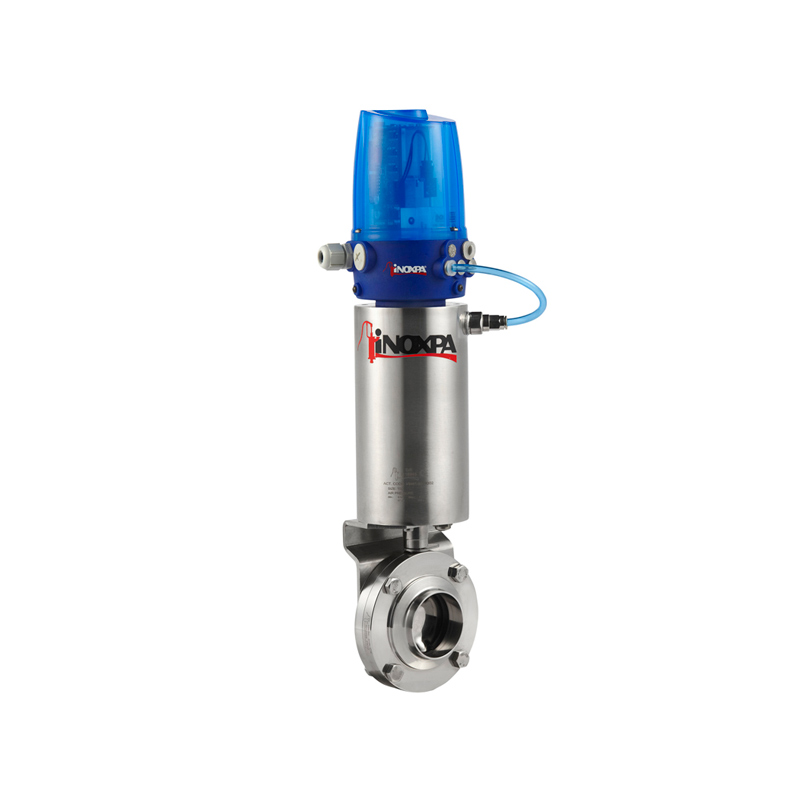

4800 Scheibenventil

Manuell oder automatisch angetriebene Scheibenventile werden in den meisten Fluidprozessen in der Lebensmittel, der pharmazeutischen und der chemischen Industrie eingesetzt.

Information

4800 Scheibenventil

Funktionsweise

Das Scheibenventil wird automatisch durch einen Pneumatikzylinder oder manuell mit einem Handgriff betätigt.
Der Griff blockiert das Ventil entweder in eine offene oder geschlossene Position. Ferner haben Sie die Möglichkeit auch einen Mehrstufengriff einzusetzen.

Aufbau und Kenndaten

Kompakte und robuste Konstruktion.
Multipositionsgriff als Standardausführung bis DN-100 (4").
Ab DN 100/4" gilt als Standart der 2 Positionen Griff.
Einfach austauschbare Handgriffe und pneumatische oder elektrische Antriebe.
Niedriger Strömungsdruckverlust.
Austauschbare Gehäuseschalen.
Anschlüsse DIN 11851.
Rückverfolgbarkeit der Bauteile.

Materialien

Ventil aus: AISI 316 L
Zangengriff: AISI 304 / PP
Dichtungen: EPDM entsprechend FDA 177.2600
Oberfläche Produktseite: Ra ≤ 0.8 µm
Oberflächen Außenseite: Machined, Ra ≤ 1,2 µm

Optionen

Ventil in AISI 304L.
Dichtungen in NBR, VMQ oder FPM.
Anschlüsse: Schweiß, Clamp, SMS, RT, FIL-IDF, etc.
Einfach- / doppeltwirkende pneumatische Antriebe bzw.
elektrische Antriebe abhängig von dem benötigtem Drehmoment.
Verschiedene Baugrössen für den Multipositionsgriff.
2-Positionen Handgriff, mikrometischer Griff, usw…
Elektropneumatischer Regelung.
Induktive Positionssensoren.
Steuerkopf verfügbar.
Atex Version verfügbar.

Dokument

Technisches datenblatt (10)
Bedienungsanleitung (10)
Katalog (1)
Funktionsweise

Das Scheibenventil wird automatisch durch einen Pneumatikzylinder oder manuell mit einem Handgriff betätigt.
Der Griff blockiert das Ventil entweder in eine offene oder geschlossene Position. Ferner haben Sie die Möglichkeit auch einen Mehrstufengriff einzusetzen.

Materialien and Optionen

Ventil aus: AISI 316 L
Zangengriff: AISI 304 / PP
Dichtungen: EPDM entsprechend FDA 177.2600
Oberfläche Produktseite: Ra ≤ 0.8 µm
Oberflächen Außenseite: Machined, Ra ≤ 1,2 µm

Ventil in AISI 304L.
Dichtungen in NBR, VMQ oder FPM.
Anschlüsse: Schweiß, Clamp, SMS, RT, FIL-IDF, etc.
Einfach- / doppeltwirkende pneumatische Antriebe bzw.
elektrische Antriebe abhängig von dem benötigtem Drehmoment.
Verschiedene Baugrössen für den Multipositionsgriff.
2-Positionen Handgriff, mikrometischer Griff, usw…
Elektropneumatischer Regelung.
Induktive Positionssensoren.
Steuerkopf verfügbar.
Atex Version verfügbar.

Dokument
Dokument N° FT.V.Mariposa 4800.3_ES
Titel Válvula de Mariposa 4800
Dateityp .pdf
Zusammenfassung Las válvulas de mariposa, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química.
    Download
    • E-mail
Dokument N° FT.Butterfly valve 4800.3_EN
Titel Butterfly Valve 4800
Dateityp .pdf
Zusammenfassung Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries.
    Download
    • E-mail
Dokument N° FT.Butterfly valve 4800.3_USA
Titel Butterfly Valve 4800
Dateityp .pdf
Zusammenfassung Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries.
    Download
    • E-mail
Dokument N° FT.Vanne Papillon 4800.3_FR
Titel Vanne Papillon 4800
Dateityp .pdf
Zusammenfassung La vanne papillon, manuelle ou automatique peut être utilisée dans la plupart des applications de produits liquides dans les industries alimentaire, pharmaceutique et chimique.
    Download
    • E-mail
Dokument N° FT.Valvola a Farfalla 4800.3_ IT
Titel Valvola a Farfalla 4800
Dateityp .pdf
Zusammenfassung Le valvole a farfalla, ad azionamento manuale o automatico, si possono utilizzare nella maggior parte delle applicazioni di prodotti liquidi nelle industrie alimentari, farmaceutiche e chimiche.
    Download
    • E-mail
Dokument N° FT.Scheibenventil 4800.3_DE
Titel Scheibenventil 4800
Dateityp .pdf
Zusammenfassung Manuell oder automatisch angetriebene Scheibenventile werden in den meisten Fluidprozessen in der Lebensmittel, der pharmazeutischen und der chemischen Industrie eingesetzt.
    Download
    • E-mail
Dokument N° FT.Butterflyventil 4800.3_DA
Titel Butterflyventil 4800
Dateityp .pdf
Zusammenfassung Butterflyventiler, enten manuelle eller automatiske, kan anvendes i de fleste flydende processer indenfor føde- og drikkevare industrien samt farmaceutisk og kemisk industri.
    Download
    • E-mail
Dokument N° FT.Butterfly valve 4800.3_FI
Titel Läppäventtiilit 4800
Dateityp .pdf
Zusammenfassung Venttiili voidaan varustaa erilaisilla käsihahvoilla tai toimilaitteilla. Pääasialliset käyttökohteet ovat elintarvike-, lääke- ja kemianteollisuus
    Download
    • E-mail
Dokument N° FT.Butterfly valve 4800.3_RU
Titel Затвор Дисковый 4800
Dateityp .pdf
Zusammenfassung Дисковые затворы ручного или автоматического управления широко используются в приложениях пищевой, косметической, фармацевтической и химической промышленностей.
    Download
    • E-mail
Dokument N° FT.Butterfly valve 4800.3_CN
Titel 焊接式蝶阀
Dateityp .pdf
Zusammenfassung 关于蝶阀, 无论是手动控制还是气动控制，都能应用在食品加工、制药和化 工等绝大部分液态产品的应用中。
    Download
    • E-mail
Dokument N° 10.001.30.00ES_revH
Titel INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.01ES
Titel INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800 - ANEXO ATEX
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00EN_revH
Titel INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.01EN
Titel INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800 - ANNEX ATEX
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00FR_revH
Titel INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.01FR
Titel INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800 - ANNEXE ATEX
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00IT_revG
Titel ISTRUZIONI D’INSTALLAZIONE, USO E MANUTENZIONE VALVOLA A FARFALLA 4800
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00PT_revG
Titel INSTRUÇÕES DE INSTALAÇÃO, SERVIÇO E MANUTENÇÃO VÁLVULA DE BORBOLETA
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00DE_revG
Titel INSTALLATIONSANLEITUNG, SERVICE UND INSTANDHALTUNG SCHEIBENVENTIL 4800
Dateityp .pdf
    Download
    • E-mail
Dokument N° 10.001.30.00RU_revG
Titel ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДИСКОВЫЙ ЗАТВОР
Dateityp .pdf
    Download
    • E-mail
Dokument N° C.V48.ES_EN-FR-0215
Titel Válvula Mariposa, Butterfly Valve, Vanne Papillon
Dateityp .pdf
    Download
    • E-mail
