Fallstudien: Automatische SLES-Verdünnungsanlage
Kunde
Der Kunde ist ein führendes Unternehmen auf dem italienischen Markt für den Vertrieb von Rohstoffen zur Herstellung von chemischen und kosmetischen Produkten.
Projekt
Der Kunde wollte die Produktion von verdünntem SLES mit einer Konzentration von 27 % ausweiten, weshalb er eine neue SLES-Verdünnungsanlage benötigte.
INOXPA präsentierte ein umfassendes Gesamtprojekt mit einer vollautomatisch arbeitenden und vielseitig einsetzbaren Anlage für die SLES-Verdünnung.
INOXPA präsentierte ein umfassendes Gesamtprojekt mit einer vollautomatisch arbeitenden und vielseitig einsetzbaren Anlage für die SLES-Verdünnung.
Warum INOXPA?
INOXPA erstellte für dieses Projekt eine Komplettlösung mit einer schlüsselfertigen Anlage für den Kunden. Das Wissen und die Fähigkeiten des Mitarbeiterteams rund um die Ausarbeitung derartiger Projekte sowie der wettbewerbsfähige Preis haben den Kunden von unserem Vorschlag überzeugt.
Lösung von INOXPA
SLES (Natriumlaurylethersulfat) wird normalerweise als Konzentrat (70 %) geliefert und dann direkt im Werk, in dem es verwendet wird, auf etwa 27 % verdünnt. Anhand dieses Verfahrens können die Lagerfläche durch die Aufbewahrung von konzentriertem SLES verringert und die Transportkosten zum Werk gesenkt werden.
Das konzentrierte SLES muss verdünnt werden, um es bei der Herstellung von Gel oder Shampoo anwenden zu können. Bei Konzentrationen von über 27 % wird dieses Produkt sehr zähflüssig und kann nicht gepumpt werden.
Hauptzweck dieses Projekts war die Verdünnung von 70-prozentigem SLES, das der Kunde in zwei Tanks mit einem Fassungsvermögen von 30 Tonnen aufbewahrt, mit Osmose-Wasser aus einem 30-Tonnen-Tank, um eine Konzentration von 24 - 27 % zu erhalten.
Um diese Verdünnung zu erreichen, wird das Produkt mit einem Vielzahnmischer gemischt, und man erhält die gewünschte homogene Mischung von Wasser und SLES (70 %). Die Regelung dieser Mischung mit den angemessenen Anteilen erfolgt durch entsprechende Anpassung des Volumenstroms von SLES (70 %) und Wasser.
Merkmale der Anlage
Deshalb umfasst diese Anlage eine SLES-Pumpe für jeden Konzentrat-Behälter sowie eine Pumpe für Osmose-Wasser. Die Pumpen sind druckseitig mit einem Durchflussmesser ausgestattet.
Um die ordnungsgemäße Verdünnung des Produkts sicherzustellen, sind ein Durchflussmesser, ein Leitfähigkeitsmesser und ein pH-Wert-Messgerät am Ausgang der Anlage hinter dem Vielzahnmischer vorgesehen.
Dieses Gerät verfügt über eine Dosierung chemischer Produkte (Säure, Soda und 3 Zusatzstoffe) mithilfe einer elektropneumatischen Pumpe.
Am Ausgang der Verdünnungsanlage ist ein Filter für das verdünnte SLES vorgesehen.
Die Anlage umfasst die folgenden, auf 4 Maschinengestellen aufgeteilten Komponenten:
- Zwei Maschinengestelle mit je einer Förderpumpe für 70-prozentiges SLES, die sich unter den Vorratsbehältern für 70-prozentiges SLES befinden.
- Maschinengestell für Verdünnung: Förderpumpe für Osmose-Wasser, Vielzahnmischer, Filter mit Sättigungskontrolle, Massendurchflussmesser für Osmose-Wasser, Massendurchflussmesser für 70-prozentiges SLES (2 Stück, einer pro Behälter), Leitfähigkeitsmesser, pH-Wert-Messgerät, Temperaturgeber, Massendurchflussmesser zur Überprüfung vom 27-prozentigen SLES.
- Maschinengestell für Chemikalien, auf dem sich die IBC der 5 Chemikalien befinden: Dosierpumpe mit Kontrolle der Durchflussmenge (5 Stück), Massendurchflussmesser zur Dosierkontrolle der Chemikalien (5 Stück), Sauglanze mit Kontrolle vom Mindestfüllstand.
Die Anlage ist mit automatischen Ventilen zur Kontrolle der Durchflussmenge vom verdünnten SLES ausgestattet, das an zwei Vorratsbehälter für verdünntes SLES oder einen Tankwagen für 27-prozentiges SLES geleitet werden kann.
Auf dem Maschinengestell für SLES-Verdünnung befindet sich die elektrische Schalttafel mit SPS und Display, welche die automatisierte Steuerung des gesamten Systems ermöglichen.
Hervorzuhebende Punkte
Diese SLES-Verdünnungsanlage ist im Vergleich zu den üblicherweise von INOXPA hergestellten Anlagen etwas Besonderes. Denn die vielseitig einsetzbare Anlage ist auf verschiedenen Maschinengestellen verteilt und die Pumpen können unter die Vorratsbehälter für 70-prozentiges SLES gesetzt werden, außerhalb der SLES-Anlage.
Diese Anlage besitzt einen sehr hohen Automatisierungsgrad, sodass der Status der Anlage jederzeit erfasst und eingesehen werden kann. Es ist eine Temperaturkontrolle von Osmose-Wasser und verdünntem SLES sowie eine Bestätigung des Förderstroms mit einem druckseitigen Durchflussmesser vorhanden. Des Weiteren verfügt die Anlage über Drucksensoren am Auslass einer jeden Pumpe, am Ausgang des Mischers sowie am Ein- und Ausgang des Filters.
Die Dosierung der chemischen Produkte erfolgt kontrolliert über Massendurchflussmesser und Dosierpumpen mit proportionaler Abweichung der Durchflussmenge.
Information

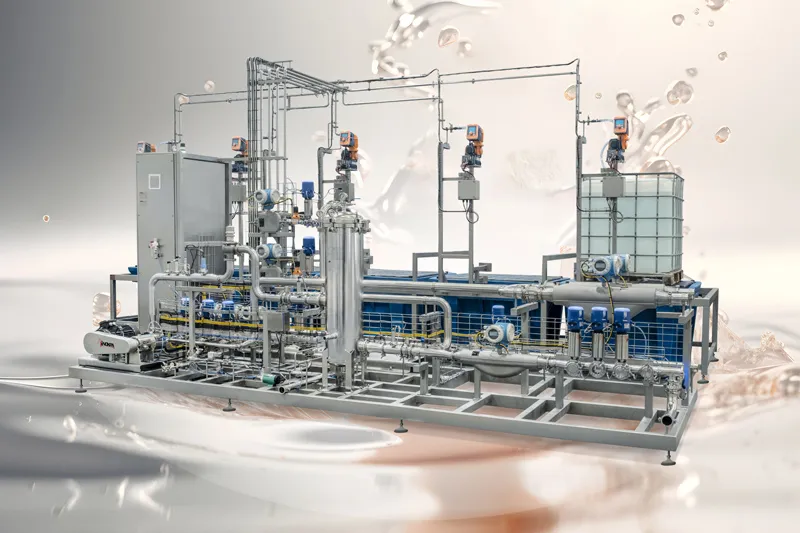

Automatische SLES-Verdünnungsanlage
